实测戴尔Precision 3660塔式工作站-针对工业设计软件SOLIDWORKS、CATIA、UG等软件使用环境

来源:Precision 3660塔式工作站-针对工业设计软件SOLIDWORKS、CATIA、UG 发布时间:2024-02-27 13:46:22 阅读量:176

戴尔针对生产制造型企业,在使用工业设计软件SOLIDWORKS、CATIA、UG等软件经常卡顿,甚至闪退,导致设计效率不高,特推Precision 3660塔式工作站……下面以SOLIDWORKS软件做详细的介绍

惊艳一


全面支持SOLIDWORKS软件高级功能,3D模型显示效果极佳

小亮到达隔壁公司时,李工正在使用SOLIDWORKS软件做阳光模拟分析,这是小亮非常期望实现的功能,看到这一幕后,小亮立刻围了上去,看到逼真的阳光模拟分析效果,小明不解地问李工:“我和你使用相同版本的SOLIDWORKS软件,为什么我的不能做阳光模拟分析呢?”李工解释说:“SOLIDWORKS软件的阳光模拟分析是需要显卡支持RealView功能的。”

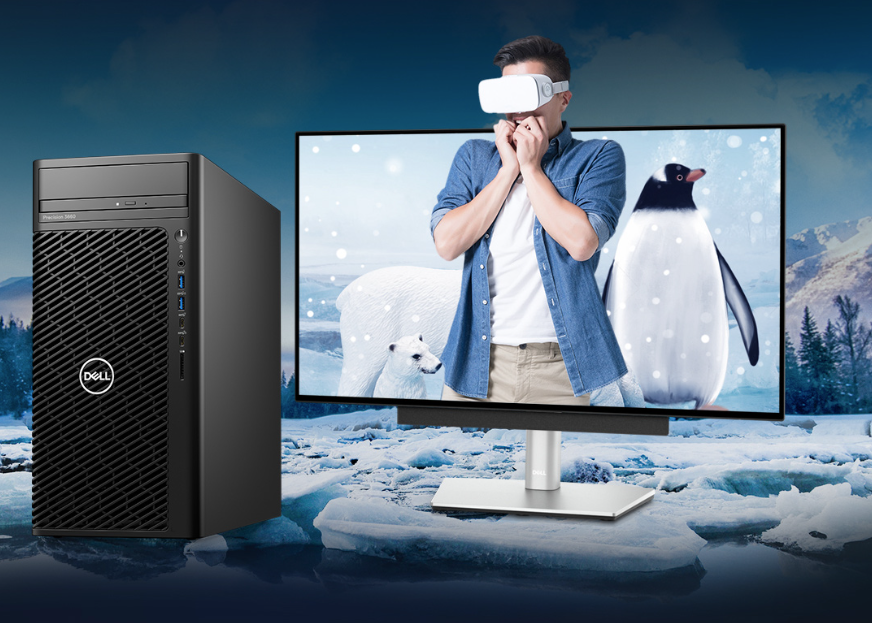

使用戴尔Precision 3660塔式工作站

分析小区楼房的阳光遮挡情况

SOLIDWORKS软件的RealView功能是指在不需要渲染的情况下,为模型动态提供逼真的展现,包括外观、阴影和布景反射等等,RealView功能需要专业图形显卡支持才能使用,你使用的应该是游戏显卡,游戏显卡和专业图形显卡还是有区别的。游戏显卡主要用于游戏等娱乐领域,而专业图形显卡主要用于图形设计、3D渲染和视频制作等领域,专业图形显卡可以很好支持OpenGL,满足SOLIDWORKS软件需要,你在游戏显卡上使用SOLIDWORKS软件时,RealView功能不能正常开启,所以就做不了阳光模拟分析了。

我这台戴尔Precision 3660塔式工作站搭载的是NVIDIA®RTXA4500专业图形显卡,该款显卡采用NVIDIA Ampere架构,基于GA102核心,拥有7168个CUDA Core和错误检查及纠正技术(ECC)的20GB GDDR6显存,单精度浮点能力达23.7 TFLOPS,性能比上代高达2倍,采用第二代RT Core,提供比上代高2倍的硬件加速光线追踪性能和动态模糊。

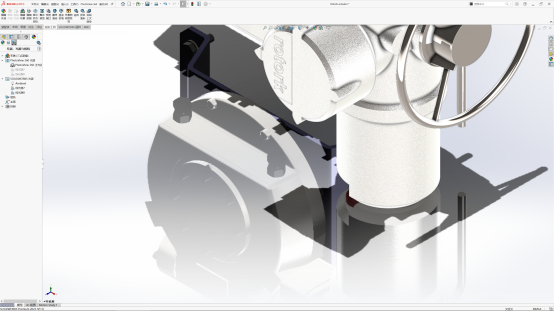

SOLIDWORKS软件的RealView功能还可以为模型提供逼真的外观展示,看这个部件模型的显示效果(下图),这是启用PhotoView360卡通效果图片,可以非常逼真的显示铸造碳钢材质外观,并且有漂亮的倒影和阴影,甚至倒影也是铸造碳钢材质的效果,模型边缘圆润、曲线顺滑,这都是NVIDIA®RTXA4500专业图形显卡的作用,游戏显卡的显示效果就没有这么好了,无法展现材质应有的外观,只能用单调的灰色代替铸造碳钢外观,不能显示出倒影,而且阴影显示粗略,曲线显示成多边形,模型显示粗糙。

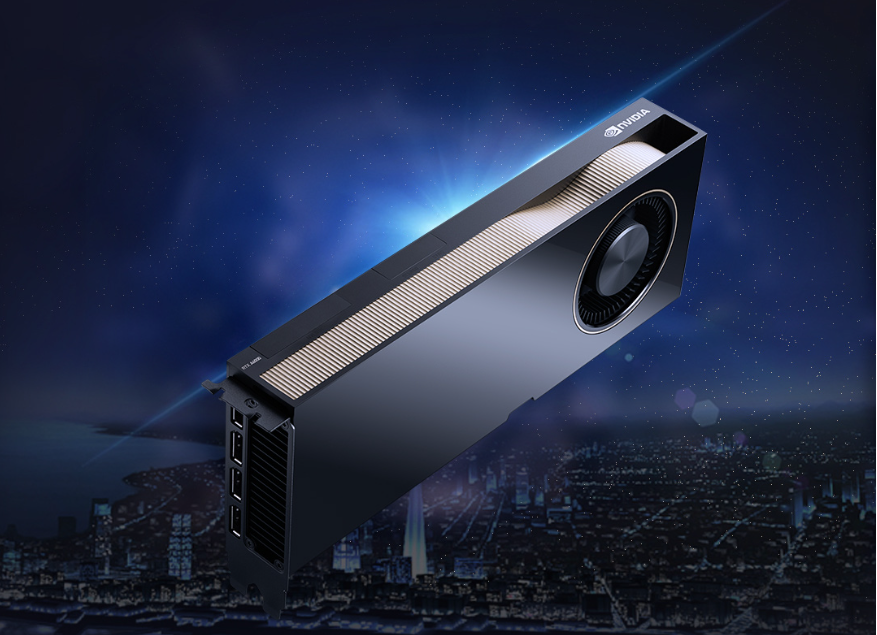

NVIDIA®RTXA4500专业图形显卡

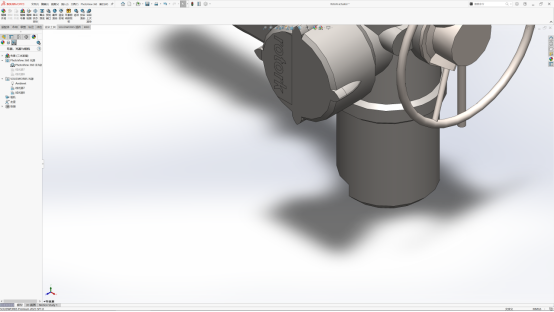

显示PhotoView360卡通效果


游戏显示卡的显示效果

小亮大呼:“原来如此啊!”

惊艳二


运行SOLIDWORKS软件流畅丝滑,设计体验很好

“你的SOLIDWORKS软件运行真流畅,感觉真爽,是做了软件优化吗?”小亮问旁边的李工,“我的SOLIDWORKS软件是默认设置,运行流畅还是得益于戴尔Precision 3660塔式工作站,做专业的事还得专业的工具!” 李工答道。

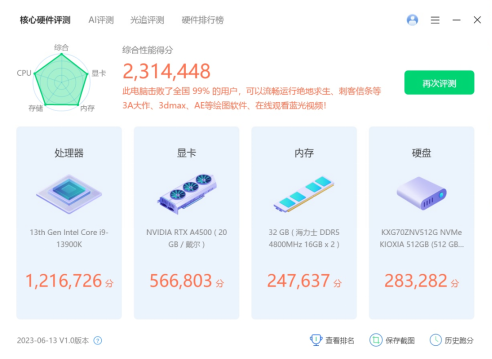

我使用某大师工具测评,获得2314448的高分,击败全国99%的用户,单项性能都很强悍,综合点评是可以非常流畅和适合运行各类绘图软件。

戴尔Precision 3660塔式工作站测评结果

对比SOLIDWORKS软件的官方硬件要求,戴尔Precision 3660塔式工作站可以很好的满足SOLIDWORKS软件要求。

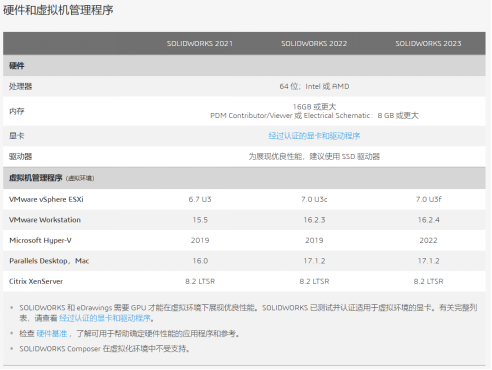

SOLIDWORKS软件硬件建议要求

戴尔Precision 3660塔式工作站与普通组装机配置对比:

01


戴尔Precision 3660塔式工作站:

CPU:搭配第13代英特尔®酷睿™i9-13900K,10纳米工艺,24核32线程,基准频率3.0GHz,最大睿频频率可达5.8GHz ,缓存36MB,支持64位指令集,在SOLIDWROKS复杂3D设计时能提供非常强大的算力,模型生成快,修改设计响应迅速,无卡顿,无延迟。可以选配第12、13代英特尔®酷睿™i9、i7、I5、I3等系列CPU,满足不同设计任务需求。

内存:2条16GB错误检查和纠正技术(ECC)的DDR5内存,总计32GB,标称频率4800MHz,满足SOLIDWORKS软件的要求16GB或更大内存,通过实测,该内存可满足处理复杂3D零件设计或者2000+零件级别的部件设计要求。最高可选配128GB ECC内存,满足不同设计任务对内存的要求。

硬盘:采用固态硬盘+机械硬盘的双硬盘储存模式,固态硬盘采用M.2 2280规格,Class 40,读取速度可达8000MB/秒,容量为1TB(512GB+512GB);机械硬盘采用3.5英寸SATA硬盘,转速达7200转/分,容量为1TB。储存方案丰富,包括支持热插拔SSD硬盘,从正面拆卸硬盘,最高可选择8TB SATA 3.5英寸企业级硬盘等,足以满足各种设计任务的存储需要。

显卡:NVIDIA®RTXA4500专业图形显卡,可以选配NVIDIA®RTXA6000、A5500、A5000、A4000、A2000等显卡

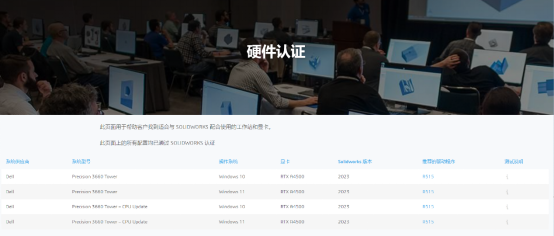

戴尔Precision 3660塔式工作站及NVIDIA®RTXA4500显卡获得SOLIDWORKS官方认证

SOLIDWORKS装配体设计的突出特点是模型量大,性能优良的计算机可以顺利打开装配体文件,并可流畅操作装配体的各种功能,保证模型显示不失真,编辑修改时模型反应及时迅速、不卡顿。

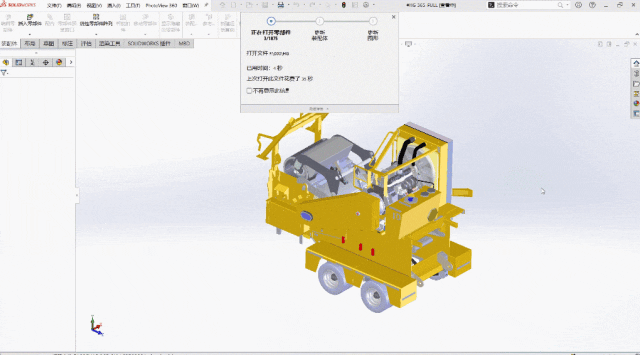

使用戴尔Precision 3660塔式工作站打开一个包含3273个零部件的装配体,使用还原模式(所有模型数据读入内存),仅需16秒,使用默认的大型装配体模式打开模型,仅需6秒,使用大型设计审阅模式打开模型更是秒开,这得益于双硬盘的配置以及高速度的硬盘读写速度,虽然模型量巨大,但是SOLIDWORKS软件的各项功能均可很好地运行,各种装配体的操作流畅,修改模型数据时,模型变化及时准确,全程无卡顿、无失真

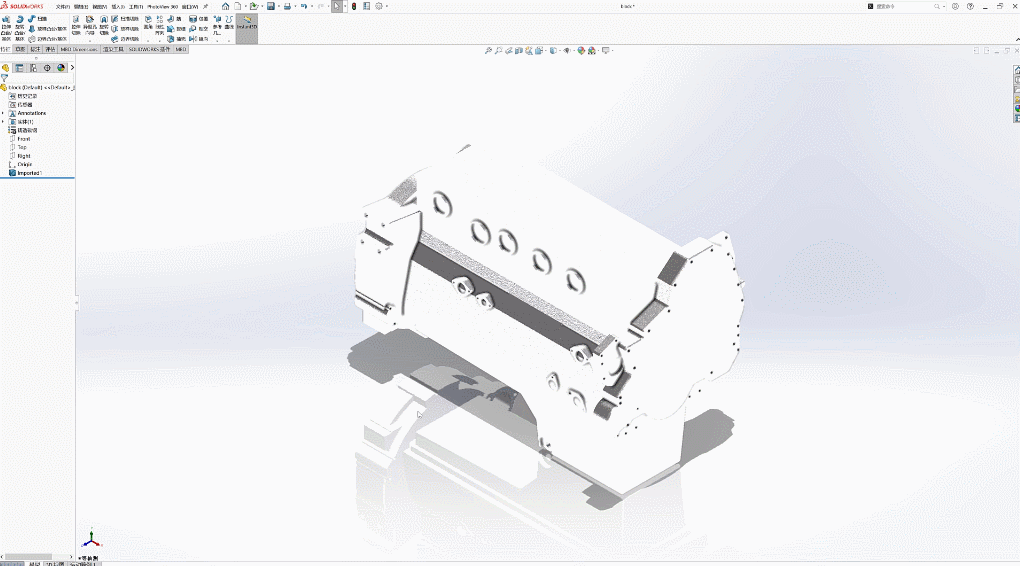

6秒打开含有3273个零部件的装配体

完成3D设计后,一般需要生成工程图作为生产指导,SOLIDWORKS工程图的核心逻辑是投影,SOLIDWORKS软件以三维模型为基础,根据投影关系生成各种视图,所以在生成工程图尤其是大型模型时,速度会比较慢,SOLIDWORKS工程图支持多核处理,所以推荐高频多核CPU;

生成工程图时需要将三维模型读入内存,特别是生成大型模型的工程图,需要更大的内存;

二维工程图的各类视图以及标注、尺寸等也需要显卡支持,设计工程图时需要反复缩放、拖动视图,这对显卡也是一种考验,推荐使用专业的绘图显卡;
在生成工程图时,需要反复读写三维模型、工程图数据,硬盘的读写速度将会直接影响到设计效率及体验。
使用戴尔Precision 3660塔式工作站生成工程图时效率很高,各类复杂视图一秒生成,标注尺寸、缩放视图流畅,模型修改时,响应工程图同步一秒更新,这种体验真是太棒了!

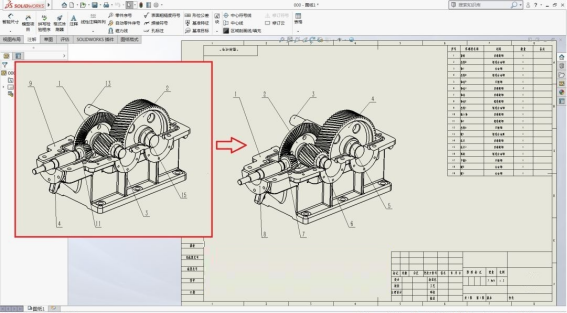

戴尔Precision 3660塔式工作站生成工程图非常流畅

惊艳三


长时间SOLIDWORKS设计时,可持久、稳定、高效输出性能

下午体验快结束了,小亮惊讶的发现戴尔Precision 3660塔式工作站的性能和刚开机时一样,还是那么强劲。

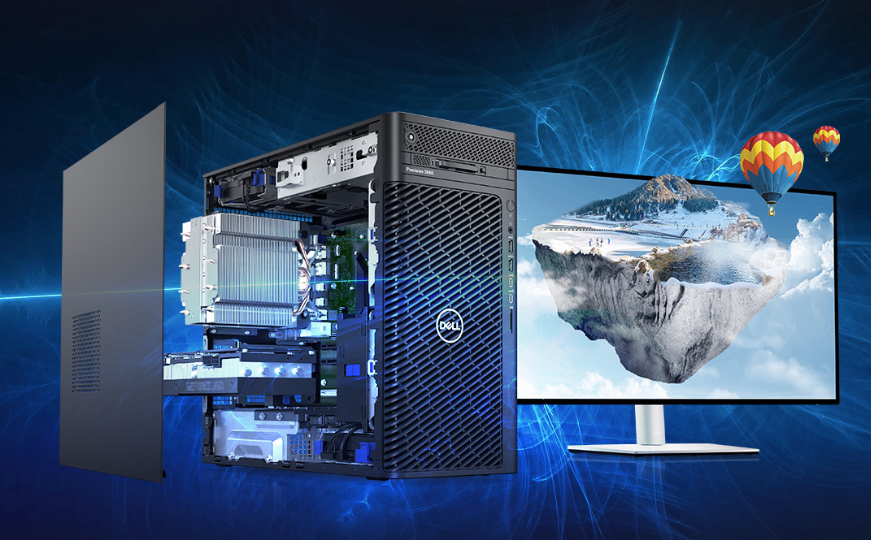

李工看出了小亮的疑惑,说到:“术业有专攻,戴尔Precision 3660塔式工作站在持久性能方面有特殊加强,了解它的结构就能得出答案。


立即咨询客服享受下单满额有礼活动

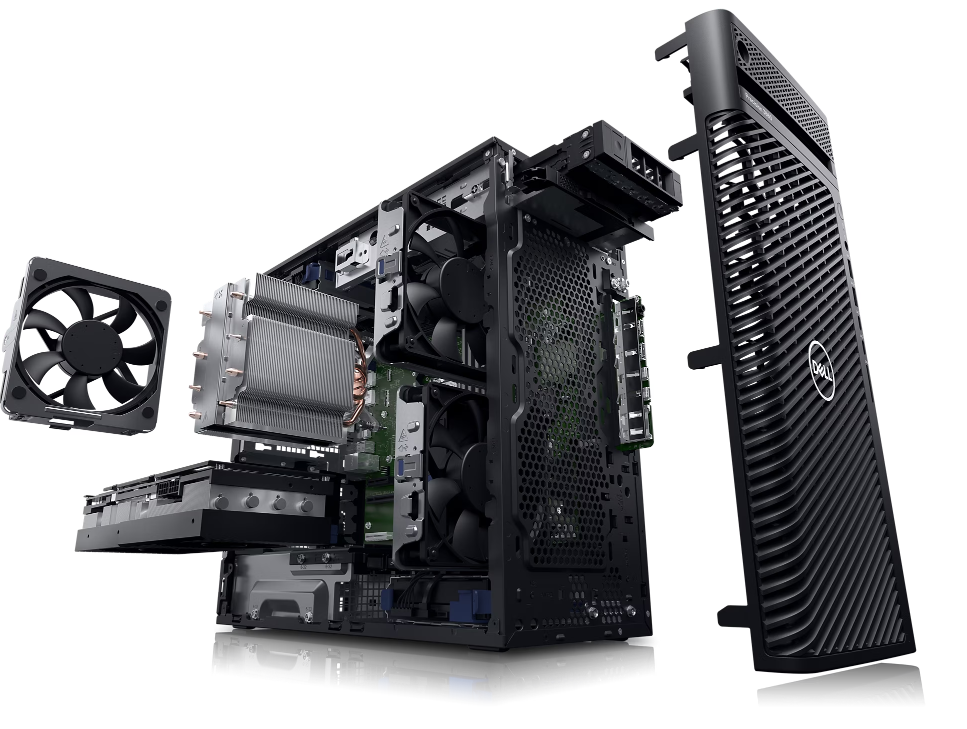

SOLIDWORKS设计过程强度高,计算机各部件都在长时间运行,产生大量的热量如果不能及时散出就会影响软件运行。戴尔Precision 3660塔式工作站针对高负荷的运行做了很多优化:

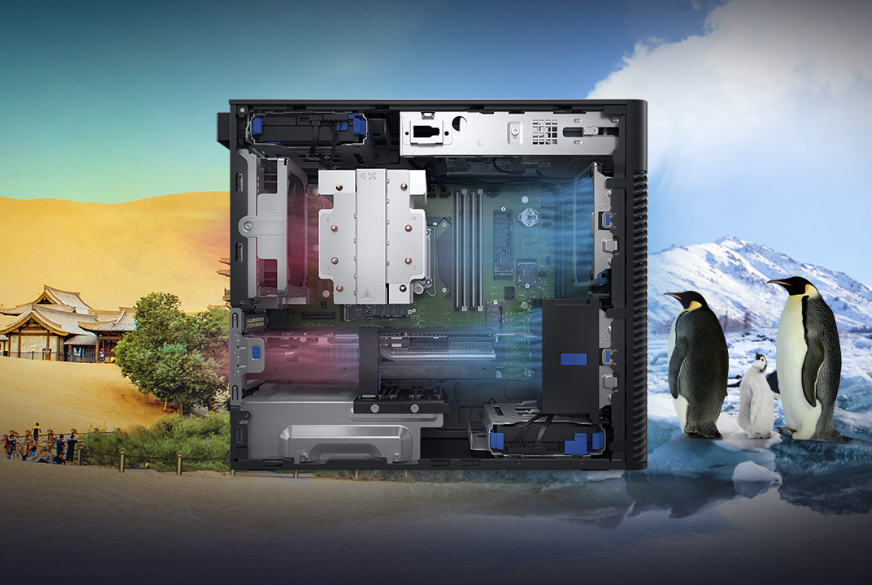

散热性能:采用高级风冷系统高端液冷系统改进冷却,空气或液体流动会让设备内部保持低温,保持系统以卓越性能长时间运行,让工作区保持低噪音,机箱采用全新设计,容量达27L,更利于散热。


性能方面:Dell Optimizer for Precision可以全面智能调节系统设置,将重要的应用程序分配较高的优先级以便更高性能运行,分析系统并生成工作负载、系统性能和系统诊断的报告,根据工作方式对性能进行个性定制,内置的AI智能平台还可不断学习并适应工作方式,从而打造更智能、更具个性化的体验。


智能检测:具体Reliable Memory Technology Pro,与ECC内存配合使用,可检测坏内存,纠正错误,标出坏内存扇区并进行报告,从而避免内存损坏导致SOLIDWORKS软件运行不稳定的情况。


认证方面:获得独立软件供应商 (ISV) 认证,包括SOLIDWORKS官方认证和测试,可确保高性能应用程序顺畅运行。

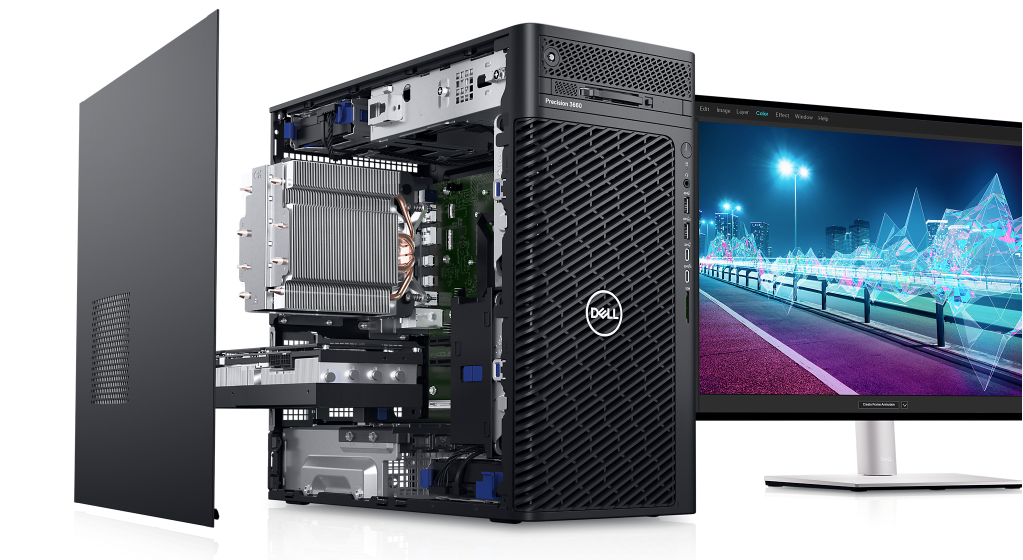

小亮彻底了解了Precision 3660塔式工作站
